     近幾年來，水源熱泵得以發展的主要推動力是它能夠以量大面廣的低位熱能，如井水、地下 水、江、河、湖水、電廠冷卻循環水、礦井水及工業余熱等為能源，而且具有熱回收功能， 即可利用供冷空調房間排放的冷凝熱來加熱供熱空調房間，從而提高了建筑物內部的能源利 用系數。

一、水源熱泵系統的節能性

    以采暖運行為例，目前采暖方式有集中鍋爐房供熱方式、熱電廠供熱方式、分戶燃氣采暖方式，水源熱泵方式有利用井水、江、河、湖泊水及工業余熱的形式；也有利用自來水的冬季要輔助加熱的方式。它們的耗能量見表1。

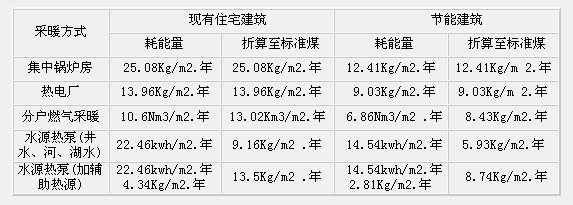

耗能量的比較   表1

表1的計算依據：

①.住宅建筑為北京市多層住宅，現有建筑耗熱量指標qH為31.82W/m2，設計熱負荷指標 為q為43.82W/m2，節能建筑qH為20.6W/m2，q為28.37W/m2。采暖全年需熱量：現有 建筑為95.46kwh/m2年，節能建筑為61.80kwh/m2年。

②.集中鍋爐房：現有供熱系統熱網輸配效率η1為0.85，鍋爐效率η2為0.55，節能供 熱系統η1為0.9，η2為0.68，

③.熱電廠供電標準煤耗為0.408Kg/kwh，供熱標準煤耗為40.7Kg/GJ。

④.水源熱泵采暖COP=4.25。

從表1可知，水源熱泵采暖方式全年耗能量均低于集中鍋爐房和熱電廠，節能效益比較明顯 。

利用井水、江、河水或工業余熱為熱源的水源熱泵的節能性十分明顯，當水源熱泵的能效系 數4.0時，與熱電聯產供熱方式比，采暖的節能性率約為40%。 當采用輔助加熱熱源時，水源熱泵的節能性是有條件的，主要的影響因素是：水源熱泵的能 效系數；輔助熱源的加熱容量。

①.水源熱泵能效系數的影響(見表2)

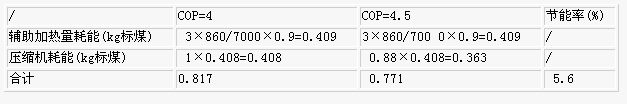

制熱容量為4KW時的能耗* 表2

*輔助加熱容量為總供熱量的75%。

從表2可知，COP從4提高到4.5后，節能率約為5.6%，相當于減少加熱容量0.3296KW，即約相 當于減少熱負荷10%。

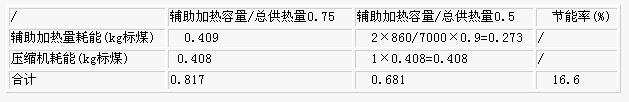

②.輔助加熱器加熱容量的影響(見表3)

制熱容量為4KW時的能耗* 表3

*COP=4

從表3可知，當輔助加熱容量為總供熱量的比從0.75降到0.5時，節能率約為16.6%。

③.節能的條件

制熱容量為4KW的熱電聯產的能耗為：

(4×860)/( 7000×0.83×0.85) =0.697kg/4kwh

由此可知：

當COP=4.0，輔助加熱容量為總供熱量的0.5時，與熱電聯產供熱方式比，它的節能率 約為2%。

當COP=4.5，輔助加熱容量為總供熱量的0.5時，與熱電聯產供熱方式比，水源熱泵的節能率

約為8%。

但當COP=4.0，輔助加熱容量為0.75總供熱量時，熱電聯產將比水源熱泵節能，節能效率約 為15%。當COP=4.5時，其節能率約為10%。

節能的主要因素如下： ①.水源熱泵機組直接安放在戶內，熱網輸配損失可忽略不計。

②.水源熱泵機組采暖能效系數COP大于4，部分負荷時，COP值仍很穩定。

③以井水，江、河、湖水及工業余熱的低溫熱作為熱泵熱源的水源熱泵系統，采暖耗熱量僅 為全年需熱量的1/4。

④.以自來水為熱源的冬季需加輔助熱源的水源熱泵系統，由于考慮壓縮機發熱量，住宅同 時使用系數及夜間調節溫度等措施后輔助加熱容量約為熱負荷的1/2～1/3，加熱量約為全年 需熱量的1/2～1/3。

二、水源熱泵系統的經濟性

經濟性指的是各種空調采暖方式的初投資、運行費和熱價。

目前國內外已采用的采暖空調聯供方案有：

①.熱電冷三聯供： 夏季，熱電廠抽汽+蒸汽吸收式制冷

冬季，熱電廠抽汽+汽水換熱器供熱

②.熱電冷三聯供： 夏季，熱電廠熱水+熱水吸收式制冷

冬季，熱電廠熱水+汽水換熱器供熱

③.直燃式冷熱水機組：夏季、冬季，直燃式冷熱水機組制冷、供熱

④.燃氣-蒸汽聯合循不

⑤.電制冷+燃氣(油)鍋爐采暖

⑥.電動水源熱泵。這類機組運行性能穩定，性能系數COP值較高，理論計算可達7，實際運 行時約為5，且由于可充分利用江河、湖、海水等自然能源，冬季供暖耗能少，是一種節能 性好的冷熱源設備。

⑦.空氣源熱泵。冷熱源兼用，整體性好，安裝方便，可露天安裝，采用風冷，省卻了冷卻 塔及冷卻水系統，缺點是當室外溫度較低時，需增加輔助熱源。各種方案的投資和成本(不 包括戶內系統)見表4。

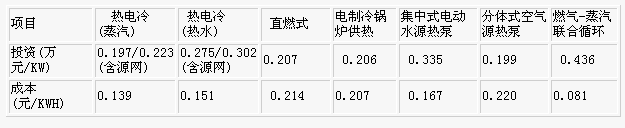

各方案的投資和成本比較* 表4

*為《住宅區三聯供系統的研究》中提供的數據，成本為年運行成本。

下面以興降礦十八層單身職工宿舍為例，說明水源熱泵采暖空調聯供方案的經濟性。

十八層單身宿舍建筑形狀為Y形，總采暖空調建筑面積為9564m2，2～18層為標準層，標準 層面積為562.6m2，設計冷熱負荷為573.84KW。表5為采暖空調聯供方案，表6為各方案初 投資的比，表7為各方案運行費的比較，表8為各方案的綜合比較。

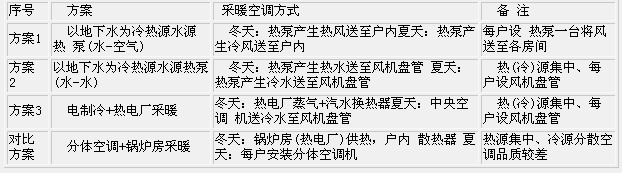

采暖空調方案 表5

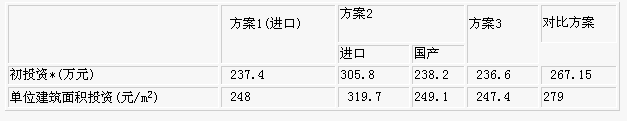

各方案初投資的比較 表6

*計算時包括安裝費15%，運行調試費5%，稅及管理5%，設計費2%和利潤10%。

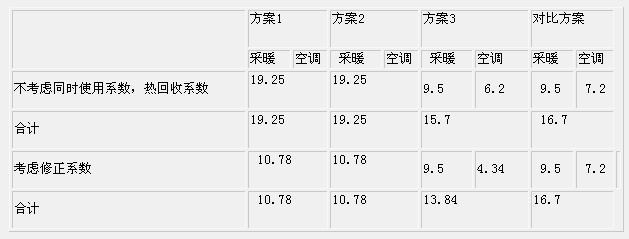

各方案運行費的比較(元/m2) 表7

〖BG)F〗 興隆礦地處兗州市，根據兗州市氣象資料，該地區冬季采暖期天數106天，延時小時數2 544小時，最大負荷小時數2544*(20-0.4)/［20-(17)］=1847小時。夏季空調期天數90天， 延時小時數2160小時，根據濟南、淄博三聯供實際測試資料，取夏季最大負荷小時數為720 小時。則單位建筑面積，采暖期需供熱量60W/m2*1847=110.5kwh,空調期需冷量60W/m2* 720=43.2kwh。

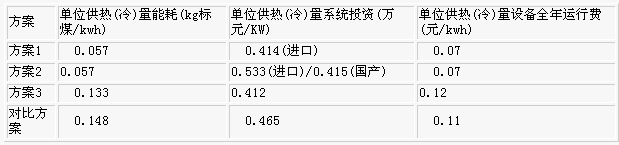

各方案綜合比較 表8

從表6、表7、表8的對比可知，興隆礦實施采暖空調，以方案1為佳。

前面提到的方案1水源熱泵(水-空氣)，方案2水源熱泵(水-水)在技術與經濟上都是可采用的 方案。但方案2中大型水源熱泵是一種集中冷(熱)源的方式，目前，國內尚無大型水源熱泵 廠家，進口設備較貴，而國產水源熱泵系列不全，單臺容量較小，只有將多臺設備集中放置 在機房時，才能形成集中冷(熱)源形式，投資較大，安裝運行維護不便。

無論是從單位供熱(冷)量所需能耗，還是從投資和運行費上看方案1都具有明顯的優越性。 其中進口熱泵機組的價格與方案2中國產設備的投資相近，但比方案2進口設備價格低得多， 且不要另建機房。因此，十八層樓單身宿舍擬采用方案1為實施方案。

水源熱泵采暖空調聯供方案投資偏低的主要原因：

①.不設專用機房。中央空調的機房面積(包括空調裝置、電氣及其它)約為空調建筑面積的5 ～8%，其中空調裝置約占4～5%，以10層建筑物為例，其中機房約占一層。水源熱泵將空調 裝置分散設在每戶，不僅減少了機房的建設費用，在寸土寸金的地區，增加的辦公面積，營 業面積的作用就更大了。

②.封閉水管不要保溫，對豎井沒有特殊要求。中央空調系統的豎井占有較多建筑物的有效 面積，全空氣系統的豎井面積更大。豎井布置的是否恰當，不僅會影響空調系統的效率，而 且對空調的投資有較大的影響。

③.不占有房間的有效面積，中央空調系統的戶內裝置風機盤管有時放置在窗戶下，對住宅 的影響較大。

水源熱泵聯供方案運行費偏低的原因：

①.水源熱泵采暖運行時，約占總供熱量3/4的吸收熱來自井水，江、河的低溫熱或工業余熱 ；空調運行時，約為總制冷量1.2倍的總散熱量由低溫熱或工業余熱分攤，因此，較多地降 低了采暖、空調系統的運行費。

②.水源熱泵機組直接設置在用戶房間內，減少了輸配損失。

③.水源熱泵機組能效系數較高，且性能系數的穩定性較好。

④.水源熱泵系統具有熱回收性能。當同一建筑中有的房間需供熱，有的房間需空調時，往 往無需冷卻及輔助加熱。

三、水源熱泵系統的可靠性

采暖、空調系統運行的可靠性指的是系統穩定性好，調節靈活。所謂穩定性好指 的 是采暖空調房間的溫度、濕度、氣流速度等熱舒適性參數不受外界的影響，保持在設計范圍 內，即當系統的某一部分發生事故，或某用戶的設備發生故障時，對另外的房間沒有影響或 影響較少。水源熱泵系統的熱泵機組設置在每個房間內，當某一臺發生故障后，只要將聯接 該設備的供、回水閥關斷，就不會對相鄰用戶產生任何影響。所以說，水源熱泵的穩定性非 常好。

水源熱泵的溫度自控裝置組合在熱泵機組中，無需另設控制中心或控制室，用戶根據自己的 愿望，可靈活地控制室溫和風機轉速。這種方式不僅適合于公共建筑，對不同年齡、不同職 業和不同生活要求居住的住宅建筑來說，這就顯得更為重要了。

除此之外，水源熱泵系統便于進行熱計量，物業公司根據用戶的耗電量就可向用戶收費，是 解決當前采暖、空調收費難的一項重要舉措。

四、設計是水源熱泵實現可靠性、經濟性、節能性的保證條件之一。

水源熱泵機組為水源熱泵空調采暖系統創造了關鍵性的條件，沒有這種機組，就不 存在這種系統。但機組運行的好壞與源、網、機組的系統組合方式密節相關。即與系統的設 計密切相關。

水源熱泵采暖空調系統設計的特點見表9

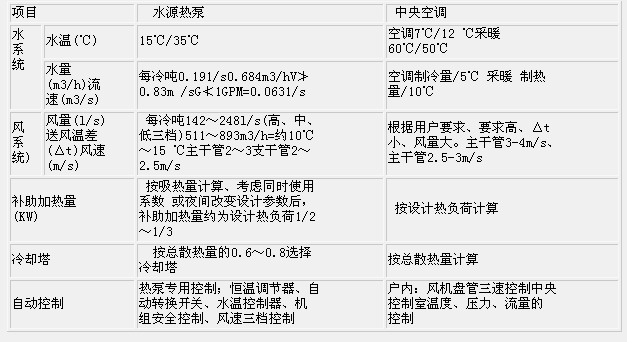

水源熱泵系統設計的特點表9

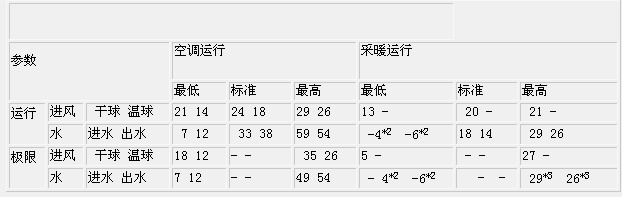

運行參數* 表10

〖BG)F〗

注：[WB]*1機組的送風量為每冷噸0.16m3/s，水流量為每冷噸0.16升/s至0.19升/s。

[DW]*2此時為乙稀乙二醇溶液。

[DW]*3短時間內可以為35/28℃。

水源熱泵系統設計時要注意以下幾個問題。

①.水源熱泵機組的容量不要過大。中央空調冷熱源設備選型時，設備制冷(熱)量約為設計 冷( 熱)負荷的1.05～1.10。水源熱泵機組選型時，應盡量接近設計冷(熱)負荷。若機組偏大時 ，運行時間短，啟動頻繁。機組容量合適，運行時間長，有利于除濕。

②.封閉水系統水溫的選擇，夏季要求水溫低些，目的是提高能效，降低耗電功率。冬季水 溫不要太高，因為水溫高時，雖然制冷量高了，但耗電功率也高了，能效系數變化不大。

③.設計時要考慮采暖空調對象建筑物的同時使用系數。同時使用系數的取值與建筑物類型 有關，與建筑物的數量有關，需通過理論計算和實測確定。《住宅建筑空調負荷計算中同時 使用系數的確定》列出數據是：當住戶〈100戶時，該系數為0.7；當戶數為100～150戶時， 為0.65～0.7；當戶數為150～200戶時為0.6。

五、結束語

從以上分析可知，水源熱泵系統是一種可靠、經濟、節能的采暖方式。不僅如此， 由于它使用清潔能源，由于它節l效果明顯，節能就是環保，在電力已進入買方市場的條件 下，在人民生活條件迅速改善的條件下，水源熱泵無疑將是一種受大家歡迎的采暖空調方式 。

主要參考資料

［1］李先瑞、郎四維住宅采暖、空調方式的控討1999

［2］中國工程院兗州興隆礦采暖空調聯供方案可行性分析報告1999

［3］北京愛華冷氣公司美國怡風水源熱泵機組1999

［4］張蓓紅、蔡龍俊住宅建筑空調負荷計算中同時使用系數的確定

建筑熱能通風空調1999.1
