摘要：本文介紹了一種基于超焓燃燒思想設計的環形卷式燃燒器，其利用燃燒煙氣來預熱礦井通風瓦斯（Ventilation Air Methane, VAM），這一方法大大拓展了VAM的燃燒極限。用水蒸氣取熱推動蒸汽輪機發電來實現其熱能利用，并控制燃燒反應區始終在燃燒器的中心多孔介質位置。對該項目執行清潔發展機制（Clean Development Mechanism, CDM）的可行性進行了分析，其符合CDM的要求。在CDM基礎上的技術經濟學分析結果表明，其內部收益率（internal return rate, IRR)為26%，遠大于資本成本10%，凈現值（net present value，NPV）為1633.67萬元，這表明利用CDM機制、交易CO₂減排指標給項目帶來了經濟收益和項目?jī)?nèi)部經濟性的改善，對該系統的市場化起到良好的促進作用。

關鍵詞：礦井通風瓦斯，超焓燃燒，卷式燃燒器，CDM，技術經濟學分析

1. 引言

美國環境保護局的數據表明：世界范圍內煤礦每年排放29～41×10⁹m³ 的甲烷，其中不到2.3×10⁹m³的甲烷被當作燃料，其余的直接以礦井通風瓦斯的形式排放到大氣[1~3]。這一方面造成了有限的不可再生資源的嚴重浪費；另一方面甲烷又是很強的溫室氣體，其全球變暖潛能值（Global Warming Potential，GWP）約為CO₂的21倍，還會造成對大氣臭氧層的破壞，加劇了大氣污染。因此，合理利用煤礦通風氣中的低濃度瓦斯具有節能和環保雙重意義。通過增加利用礦井通風瓦斯的方法來降低甲烷排放有很多困難，技術方面的困難有：VAM濃度低（0.1－1％CH₄），VAM濃度和流量的變化等。經濟方面的困難有：資本的缺乏，天然氣價格低，缺乏開發VAM方面的信息等[1~3]。

目前，國外的低濃度瓦斯利用技術主要有兩種：TFRR和CFRR。熱力雙向流反應器(Thermal Flow-Reversal Reactor, TFRR)都已步入商業示范階段，可連續處理含CH4濃度為0.35%的低濃度瓦斯；催化媒雙向流反應器(Catalytic Flow-Reversal Reactor, CFRR)已在實驗室完成了0.1%以下濃度瓦斯的處理。我國在這方面的研究較少，沒有形成自主的理論、技術方法[4~5]。
本研究室提出一種新的燃燒VAM的方法，即利用超焓燃燒的思想設計Swiss-Roll結構的環形卷式燃燒器及其熱能利用系統，本文簡述了這種新的燃燒裝置，對系統執行清潔發展機制的可行性進行了分析，并在此基礎上對項目進行了技術經濟學分析，為系統的市場化提供了經濟學決策依據。

2  VAM燃燒與熱能利用系統簡介

超焓燃燒(excess enthalpy combustion)的概念首先由Weinberg于1971年提出，所謂“超焓”燃燒，是指在不借助于外部熱源的前提下，通過熱交換器、蓄熱器或其他方式將燃燒所產生的熱能(或排放的高溫廢熱)回收再利用，用以預熱反應物。焓的再循環相當于“在熱流中建立了一個堤壩”,使反應物在最高點釋放化學能的額外潛能,利用這種燃燒方式可以提高反應速度,拓寬穩定燃燒范圍,增加燃燒的穩定性,對于低熱值或低濃度燃料燃燒,具有一定的適用性[6~8]。

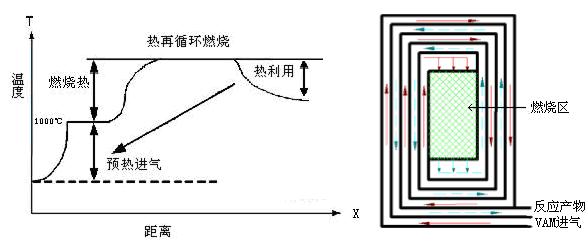

本項目方案如圖1所示，SwissRoll結構的環形燃燒器進氣道與燃燒尾氣并行折疊成環形卷狀構成逆向換熱器。VAM由進口進入環形通道，與在另一環行通道內的高溫?zé)煔獍l(fā)生逆流換熱，預熱至一定溫度，進入在環狀通道圈中心的多孔材料一側，經氣流均布板整流后，以軸向氣流方向在多孔介質內中發生燃燒，燃燒產生的高溫?zé)煔庠诙嗫撞牧系牧硪粋?cè)匯合，經環形通道與煤層氣換熱后由出口排出。實現了有效的保溫和高效的換熱。燃燒反應集中在環形卷的中心部分，并安裝了多孔介質增加反應時間和蓄熱來以穩定燃燒；在進氣口和中心區均設置電加熱啟動設備；在中心區后部用工質承壓蒸汽進行可控的高品位熱量利用，在高溫中心區域取走部分熱量，這不僅是能量利用的需要，更是穩定控制燃燒的必要手段，熱能利用所取走的熱量根據VAM濃度和流量的變化進行實時調節，以防止進氣過熱而導致反應區提前或靠后，使得燃燒反應區始終穩定在中心的多孔介質內。[NextPage]

3. CDM項目的可行性分析和減排量計算

     VAM燃燒系統具有良好的溫室氣體減排能力，根據2005年2月生效的《京都議定書》，這些甲烷可以通過市場機制進行減排，即CDM機制，清潔發展機制（CDM）就是指發達國家把幫助發展中國家消減的減排量算作本國的消減量，是發達國家和發展中國家之間的一種合作機制[12]。將CO2拿到國際市場，按照每噸一定的價格出售，使得原本無法體現價值的CO₂減排量變成了有價值的附加產品，可以使項目獲得額外的經濟效益，使項目具有了市場競爭能力[9~12]。根據CDM的規定,一個合格的CDM 項目至少要滿足三個方面的要求:(1)可以帶來真實的、長期的,可測量的溫室氣體減排效益;(2)可以促進該國的可持續發展;(3)具有額外性[12]。對該項目來說，前兩點顯然符合。對于額外性，是指如果沒有額外性的減排資金,項目業主必然會追求經濟效益而選擇基準線方案,而不選擇具有減排環境效益但成本較高的CDM項目。在該項目中，由于國內尚無VAM處理的技術政策上也無必需處理的規定，所以業主必然會選擇基準線方案即直接將VAM排向大氣，而不具備減排的環境效益。因此，該項目可作為CDM項目而獲得資金補助。

     在計算減排收益之前首先要確定項目的基準線，基準線是指：在沒有CDM情況下，按照東道國的技術水平、經濟特征，國內項目最可能出現的溫室氣體排放水平。基準線水平直接決定著CDM 項目的減碳信用和環境效益[13~14]。

    以安徽省某煤礦為例，其風排瓦斯的參數如表1所示：
表1. 安徽省某煤礦風排瓦斯運行參數

    在基準線情況下，風排瓦斯直接排入大氣中，甲烷排放量為：6078.24t/a，1kg甲烷的溫室效應相當于21kgCO₂當量，所以基線排放量為：127643t CO₂當量。在應用該項目后，甲烷被燃燒成CO₂排放， 1kg甲烷氧化后生成2.75kg CO₂，扣除燃燒甲烷所生成的CO₂量16715.16t，可得到每年的CO₂減排量為：110927.8t。

4. 技術經濟學分析

4.1經濟評價指標分析[16]

表2. 項目的投資費用(單位：萬元)

    資本成本用公司的加權平均資本成本（Weighted average cost of capital, WACC）來計算，WACC是公司作為資本組成部分的債務、優先股權和普通股權資本成本的加權平均。該項目的年減排量為：110927.8t，目前，國際市場上溫室氣體減排權交易價格在8到11歐元之間，按照8歐元，匯率為1：10，項目的年收益約為：887.6萬元。

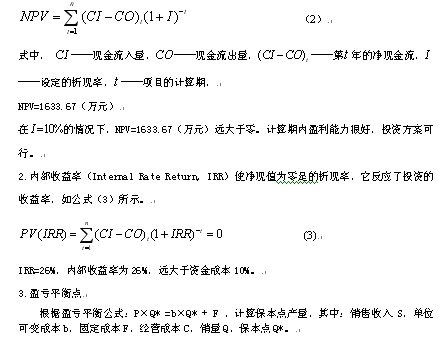

1.凈現值（Net Present Value, NPV）:按照一定的折現率將各年凈現金流折現到項目初期的現值之和，如公式（2）所示。

[NextPage]

    本項目設計處理能力CO₂量約為：11萬噸/年；固定成本：350 萬元；單位可變成本：18 元/噸；售價：80 元/噸。
（1）項目的保本處理量為：350/(80-18)=5.6萬噸
（2）盈虧平衡處理能力利用率為：5.6/11=51%
作為重要指標的盈虧平衡生產利用率僅為項目設計處理能力的51%，說明該項目的抗風險能力強，項目可行性大。

4.2投資風險分析

    敏感性分析（sensitivity analysis）研究在其他條件已定的情況下，某一輸入變量的變化帶來的凈現值變化程度，是一個評價項目獨立風險的重要方法。在此，主要討論資本成本,運行成本（run cost），CDM收益的變化對NPV的影響。敏感性分析的結果如圖3所示。

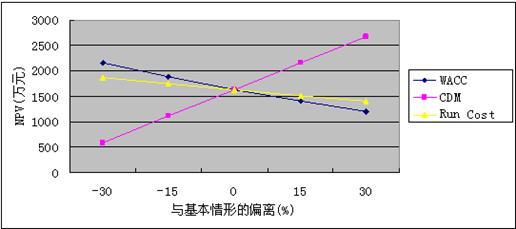

圖3 敏感性分析

    從圖3中可以看出，由CDM引起的收益變化對項目的NPV影響最大。VAM濃度和流量的變化所引起的甲烷減排量的變化，CDM機制中CO₂交易價格的變化，對CDM收益均有影響。當CDM收益從基本情形的887.6萬元增加15%到1020萬元時，NPV從1633.67萬元增加到2158.18萬元，增加了32%，相反；當CDM收益從基本情形的887.6萬元減少15%到754萬元時，NPV從1633.67萬元減少到1109.15萬元，減少了32%。所以，CDM收益15%的變動引起了收益32%的變動，項目的風險被放大了。公司的WACC的變動會引起NPV等比例的相反方向變動；變動運行成本的變化對NPV的影響最小，變動成本減少1%會導致NPV 增加0.5%。

5. 總結

（1）提出了一種新的燃燒VAM的思想和方法，即用超焓燃燒思想設計卷式環形燃燒器，用燃燒煙氣來預熱反應物。 實驗室的小尺度實驗結果證明0.5%濃度VAM可以在該結構中維持穩定燃燒。
（2）項目的CDM可行性分析結果表明，其符合一個合格CDM項目的3個方面的要求，即真實可測性，可持續發展性和額外性；并確定了該項目CO₂減排量的計算基準線。以安徽省某煤礦為例，計算了其年CO₂減排量為110927.8t，年CDM收益約為：887.6萬元。
（3）對該項目進行了經濟性分析，主要分析結果為：凈現值NPV（折現率10％,萬元）：1633.67；內部收益率（IRR)：26%；盈虧平衡處理能力利用率為：51%。敏感性分析表明，CDM收益的變動對項目的NPV影響最大，CDM收益1%的變動會導致NPV2%的變動，項目的資本成本對NPV影響其次，影響最小的是運行成本。

    我國是煤炭大國，國內尚無形成可對濃度低于6%的超低濃度瓦斯氣進行燃燒與熱利用的技術，國外技術也尚處于示范應用階段。礦井通風瓦斯的處理和熱利用有著巨大的市場前景；另外煉油化工企業等在生產過程中也會有許多低熱值氣體產生，很多情況下也被直接排空，這也是潛在的市場。

(何賢釗  馬培勇  俞 瑜  邢獻軍  林其釗      中國科學技術大學熱科學與能源工程系)
