2015年10月27日，致力于亞太地區市場的領先半導體元器件分銷商----大聯大控股宣布，其旗下世平為適應當代電力系統運行的需要，推出基于ADI的ADSP-CM40X的電能質量在線監測系統解決方案，其中包括基于 ADI ADSP-CM403電能質量在線監測系統方案和基于 ADI ADSP-CM408 電力線監測方案。

電力行業是關系國計民生的基礎性行業。隨著全球資源環境壓力的不斷增大、電力市場化進程的不斷深入，可再生能源等分布式發電單元的數量不斷增加，用戶對電能質量要求的不斷提升，傳統網絡已經難以滿足社會發展需求，建設更加安全、可靠、環保、經濟的現代電網成為全球電力行業的共同目標。

現代電網的內涵包括實現以抵御事故擾動為主的安全穩定運行，降低大規模停運風險；使分布式電源得到有效的利用；提高用戶用電的效率和電能質量；提高電網資產的利用率等等。其中，突出自愈功能的智能電網研究與發展被認為是當今世界電力系統發展變革的最新動向，是21世紀電力系統的重大科技創新和發展趨勢。

大聯大世平針對智能電網電力領域，推出基于ADI的ADSP-CM40X的電能質量在線監測系統方案，可以實現對電能的遠程在線監測，對采集數據的分析、處理，并生成各種電能及電能質量報表、分析曲線、圖形等，便于電能的分析、研究。

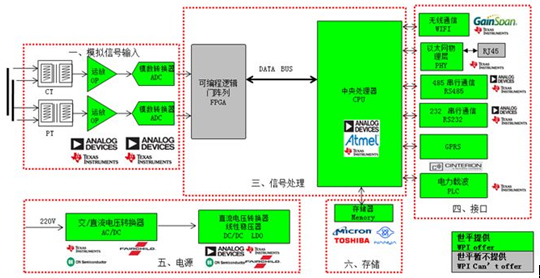

圖示1-大聯大世平基于ADI的ADSP-CM40X電能質量在線監測系統方案框架圖

一、 基于 ADI ADSP-CM403電能質量在線監測系統方案

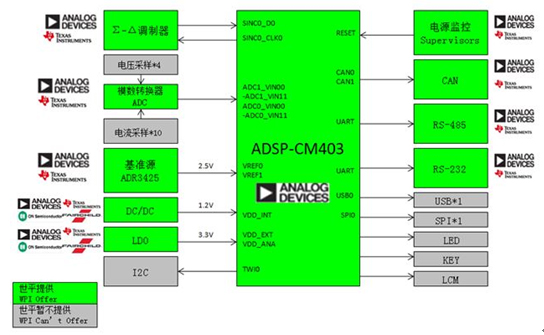

圖示2-大聯大世平基于ADI的ADSP-CM403的電能質量在線監測系統功能圖

功能描述

① 采集4路電壓，10路電流（0 - 100A）；

② 設計精度達到千分之二；

③ 預留CAN、SPI、I2C、RS232、RS485通信接口；

④ 預留Σ – Δ調制器；

⑤ 諧波分析。

重要特征

• 雙通道16位SAR ADC，無失碼，13+ENOB，轉換速率達380ns，適應于高精度閉環控制應用；
• 240 MHz ARM Cortex M4內核集成浮點運算單元，可支持高級編程模型和復雜算法；
• 384KB SRAM和2MB閃存，從容應對大程序；
• 高級PWM和定時器功能，可有效提升轉矩波動和電機性能；
• SINC濾波器，可無縫連接AD74xx隔離式轉換器；
• 諧波分析引擎，可兼容并網連接；
• 以太網和USB接口，支持網絡接口；
• 2個CAN接口、3個UART、2個SPI、2個SPORT、8個32位定時器、2個雙線接口和4個正交編碼器接口；
• 16位異步存儲器，可連接外置SRAM；
• LQFP封裝，搭載多達91個GPIO引腳和24個ADC輸入引腳，2個DAC輸出；
• 最高支持105℃的環境工作溫度，適用于工業應用。

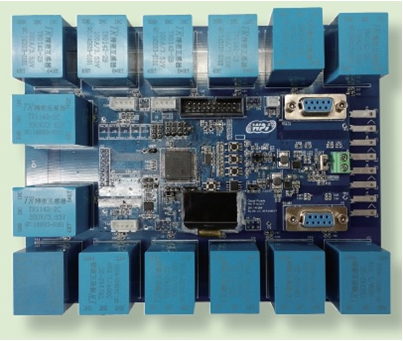

圖示3-大聯大世平基于ADI的ADSP-CM403的電能質量在線監測系統方案照片

二、基于 ADI ADSP-CM408 電力線監測方案

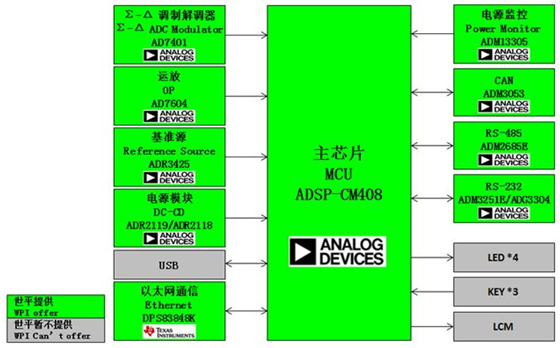

圖示4-大聯大世平基于ADI的ADSP-CM408的電力線監測方案框架圖

功能描述

① 采集 16 路 ADC 信號（4 路電壓，10 路電流，2 路測試）；

② 諧波分析引擎；

③ 10/100 以太網 MAC；

④ 全速USB OTG；

⑤ 預留 CAN、SPI、I2C、RS232、RS485 通信接口以及 Σ–Δ 調制器。

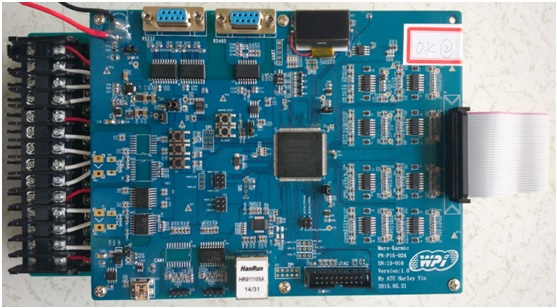

圖示5-大聯大世平基于ADI的ADSP-CM408的電力線監測方案照片

重要特征

•  兩個片內16位SAR型ADC搭載最多24個多路復用輸入，支持雙通道380 ns同步轉換（16位，無失碼，±3.5LSB INL）ADC ENOB（非均值計算）13+；
• 240 MHz ARM Cortex M4 內核集成浮點運算單元，可支持高級編程模型和復雜算法；
• 384KB SRAM 和 2MB 閃存；
• 176引腳（24mm × 24mm）符合RoHS標準的LQFP封裝。
